1 智能低壓系統開關設備的特點

1）開關柜的構成

智能開關柜顛覆傳統開關柜設備配置方式，以智能儀表、智能斷路器、智能馬達保護器、軟起動器及可編程邏輯控制器（programmable logic controller, PLC）等智能器件組成的配電系統代替?zhèn)鹘y(tǒng)以主令器件（普通指針儀表、斷路器、繼電器、接觸器、熔斷器、熱繼電器）組成的配電系統。

2）開關柜的操作和控制方式

傳統的開關柜僅適合現場人為操作，全部由主令電器元件組成的傳統配電系統往往很復雜，使用的元器件多，布線復雜，日常操作、維修非常不方便；而智能開關柜由智能器件與斷路器、繼電器、PLC等組成配電系統，系統內元器件少，智能元器件之間通過通信網絡連接，布線簡單，不僅能夠就地操作，還能遠程監控，如果裝上通用分組無線服務（general packet radio service, GPRS）裝置，利用移動手機客戶端，用戶可以隨時隨地查看系統內各個元器件的實時運行狀態。

3）系統的智能電容補償

利用智能配電系統配置智能電容補償控制柜，智能電容器與智能電容控制器組成完整的電容補償智能系統，可實時調節供電質量，為供電系統提供穩定的電能。

4）人機界面與通信管理

智能配電系統單獨設置一臺控制柜，控制柜內安裝通信管理機與人機界面，人機界面與通信管理機相連，實時顯示系統內部各設備運行狀態。通信管理機下連整個供電系統上所有設備，上連集中控制室管理機，通過通信管理機可實現電力系統四遙功能。

2 智能低壓控制系統在智能配電領域的運用

2.1 智能監控系統的構成

實現低壓配電網的智能化，智能控制系統不可或缺。日前，國家電網公司發布消息，對建設泛在電力物聯網作出全面部署安排，智能控制系統的重要地位將更加突顯。

智能低壓控制系統主要是將整個配電系統所有智能設備通過網絡通信方式整合在一起，通過PLC、通信管理機或者上位系統進行設備狀態監視與控制。智能低壓控制系統主要包括主監控系統、PLC監控系統、不間斷電源（uninterruptible power supply, UPS）供電系統以及人機界面等幾大系統單元。智能監控系統的構成如圖1所示。

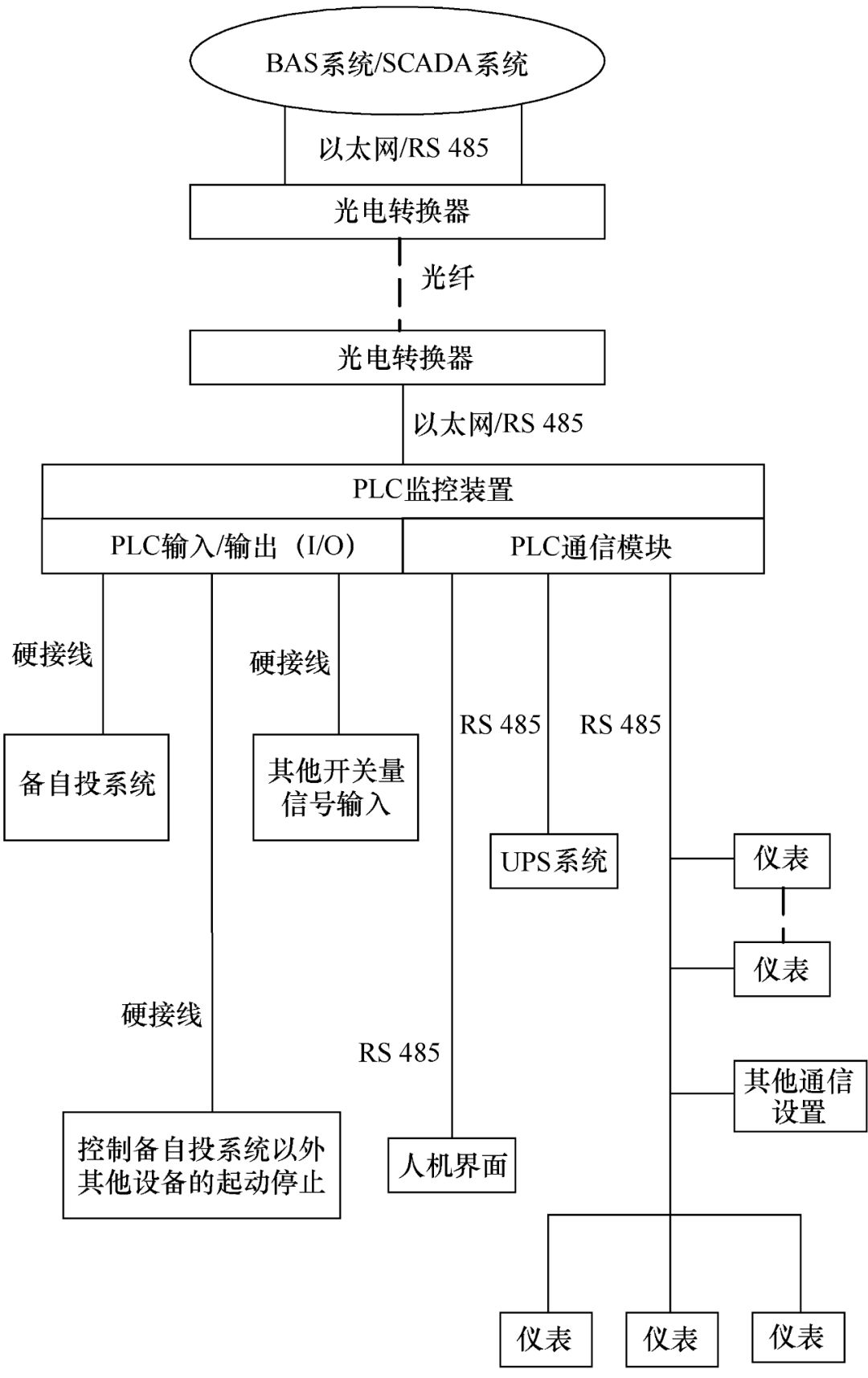

圖1 智能監控系統結構圖

2.2 主監控系統

一般為樓宇自動化系統（building automation system, BAS）或者數據采集與監視控制系統（supervisory control and data acquisition, SCADA），采取以太網或者RS 485通信，主監控系統通常安裝于距離設備房較遠的集中控制室內。遠距離信號傳輸時，智能控制系統在設備房通信端與集中控制室通信端分別安裝一組光電轉換器，使用多模光纖傳輸信號，借助光纖傳輸信號速度快、可靠性高及抗干擾能力強等優點，減少線路干擾及信號反射對信號傳輸?shù)挠绊?，從而使智能通信系統信號傳輸更穩定可靠。

2.3 PLC監控系統

在智能配電系統內，PLC作為配電系統主要的監控裝置，通常要求安裝于配電室內的控制柜內，控制柜與其他配電柜安置在同一個配電室內。PLC對配電室內所有的設備進行監控，主要包括完成備自投功能、通過采集各儀表或傳感器的電流、電壓、頻率及功率因數等數據掌握設備運行和供電狀況、與人機界面配合處理并顯示系統各設備的狀態等。

2.4 UPS供電系統

對于一個完整的通信系統，一套持續、穩定的供電系統是保證通信系統正常工作的前提。智能配電系統通過配備UPS裝置來保證通信系統的正常用電，正常情況下，UPS系統通過市電為通信系統供電，并給電池充電；當市電停電后，UPS系統使用電池電通過主機逆變后為通信系統供電，保證通信系統正常運轉。

為了提高供電系統的可靠性，UPS裝置通過本身通信端口連接至PLC系統，PLC對其進行數據采集，并將數據上傳至主監控系統，主監控可以實時監控UPS系統的運行狀態，通過報警或警告信息可以提前了解UPS系統故障狀況，在故障發生之前解決故障隱患，保證系統長時間無故障運行。

2.5 人機界面

為了方便用戶體驗，智能配電系統人機交互界面通常選用面板安裝式觸摸屏裝置，安裝在配電室控制柜面板上。觸摸屏通過數據通信線與PLC連接，觸摸屏將PLC采集到的信號或者經過處理的信息完整地顯示在界面上，可以非常方便地看到整個配電系統的運行狀態。

觸摸屏支持智能配電系統的四遙功能，用戶通過觸摸屏可以查看各斷路器的位置信號，配置整個配電系統內各個智能元器件的參數，遙控備自投系統的投入與退出，同時通過觸摸屏可以查看各回路的運行電流電壓等信息。

為了防止非操作人員誤操作，觸摸屏配置有密碼保護功能。用戶想要進入觸摸屏操作界面，首先需要輸入正確的密碼口令后才能進入操作系統進行下一步操作；觸摸屏在無動作5min之后，會自動鎖屏，實現系統安全保護。

2.6 智能設備

智能設備是智能控制系統主要的組成部分，智能配電系統主要的智能設備除了PLC、觸摸屏、UPS外還有具有通信功能的智能儀表、智能監控設備、智能顯示設備等；而配電系統應用最多的智能設備是智能儀表。

目前使用的智能儀表多是數顯式儀表，儀表不僅能夠顯示電流值、電壓值，還能夠顯示無功功率、有功功率、有功電度、無功電度、功率因數及電網頻率等信息。

智能儀表帶有不同回路數的開關量輸入與繼電器輸出模塊，利用儀表的開關量輸入模塊，可以將斷路器的合分閘信號及故障信號接入儀表；將儀表的繼電器輸出模塊串入斷路器合分閘回路，可以實現對斷路器合分閘的遙控操作。

智能儀表帶有一路或者多路通信端口，通過通信口與PLC系統連接，PLC可以遠程讀取儀表內電流值、電壓值、無功功率、有功功率、有功電度、無功電度、功率因數、電網頻率以及接入儀表開關量輸入模塊的斷路器運行狀態等相關參數信息；同時PLC也可通過通信網絡控制儀表繼電器輸出的閉合與斷開來控制斷路器的合分閘。

結論

隨著國家“互聯網+”智能電網計劃的推進，建設智能、高效、安全的電力系統將是未來一定時期電網建設的重要任務。而泛在電力物聯網概念的提出，勢必會推動智能控制系統新技術的發展。隨著智能配電系統不斷地更新完善，必將推動智能配電技術向更高層次發展。隨著智能電網的發展，微電子技術不斷更新，新的智能配電設備也將會不斷地被研發并運用于各配電領域。
